C# -- GraphicsPath HitTest & PathTypes

C# -- GraphicsPath HitTest & PathTypes

참고 : http://csharphelper.com/blog/2016/03/see-mouse-curve-c/   ---> 코드 출처

        http://devlabo.blogspot.com/2016/04/graphicspoints.html

       https://docs.microsoft.com/ko-kr/dotnet/framework/winforms/advanced/graphics-paths-in-gdi

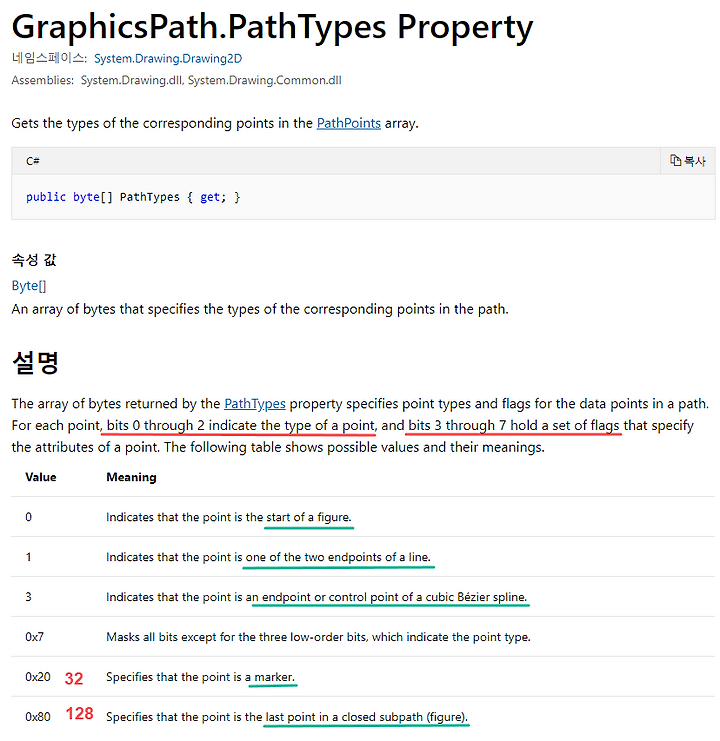

        https://docs.microsoft.com/ko-kr/dotnet/api/system.drawing.drawing2d.graphicspath.pathtypes?view=netframework-4.7.2

        https://stackoverflow.com/questions/34503334/graphics-path-types-not-in-the-document

** HitTest

  -- GraphicsPath 이용하여, line 이나 곡선의 Hit test 시에는, IsOutlineVisible() 을 사용하면 됨.

   * IsVisible( ) 사용시에는, closed figure 에서는 의도와 다른 결과 발생함.

   ** 주의:  pen 두께를 넓게하면,  중앙선을 제외한 나머지 부분에서는 IsOutlineVisible( ) 에서 인식못함.

           --> 오직, point 끼리 연결한, 중앙선만 인식한다.

           --> 따라서, IsOutlineVisible( ) 에서 사용하는 pen 의 width 를 조절하여, hit test 하자!

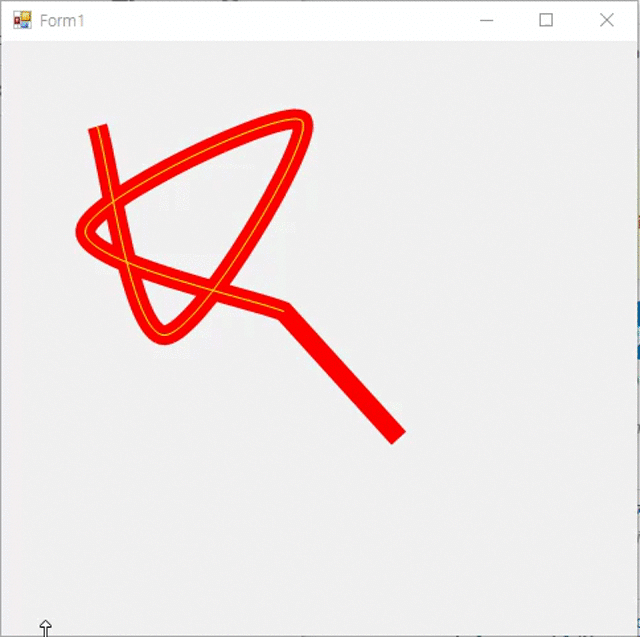

< 실행 결과 >

  -- hittest 성공시에는, 마우스 모양 바뀌게함.

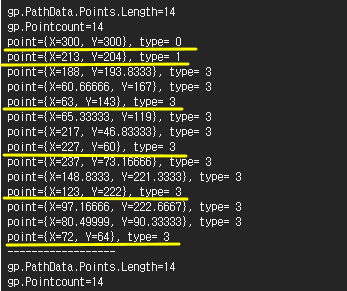

  ---> 노란선 그은 point 만, 프로그램시 지정한 point 이다.

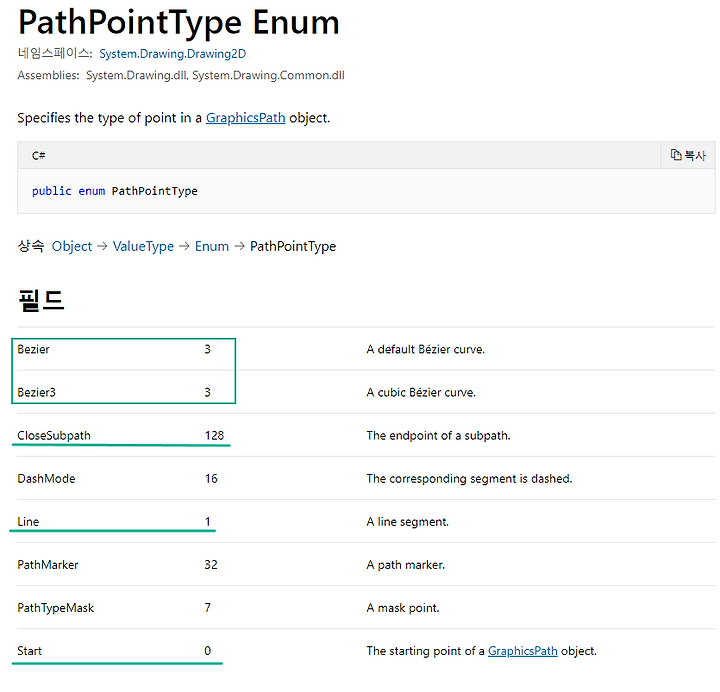

https://docs.microsoft.com/ko-kr/dotnet/api/system.drawing.drawing2d.pathpointtype?view=netframework-4.7.2

< 소스 >

---

	using System;
	using System.Collections.Generic;
	using System.ComponentModel;
	using System.Data;
	using System.Drawing;
	using System.Drawing.Drawing2D;
	using System.Linq;
	using System.Text;
	using System.Threading.Tasks;
	using System.Windows.Forms;
	namespace hittest_curve
	{
	public partial class Form1 : Form
	{
	GraphicsPath gp = new GraphicsPath();
	private Point[] points =
	{
	new Point(213, 204),
	new Point(63, 143),
	new Point(227, 60),
	new Point(123, 222),
	new Point(72, 64),
	};
	private Point pt_line = new Point(300, 300);
	public Form1()
	{
	InitializeComponent();
	}
	private void Form1_Load(object sender, EventArgs e)
	{
	//gp.StartFigure();
	gp.AddLine(pt_line, points[0]);
	gp.AddCurve(points);
	//gp.CloseFigure();
	}
	private void Form1_Paint(object sender, PaintEventArgs e)
	{
	e.Graphics.SmoothingMode = SmoothingMode.AntiAlias;
	using(Pen pen = new Pen(Color.Red, 15))
	{
	e.Graphics.DrawPath(pen, gp);
	e.Graphics.DrawCurve(new Pen(Color.Yellow, 1), points); // 곡선 중심선만 긋기
	}
	}
	private void Form1_MouseMove(object sender, MouseEventArgs e)
	{
	PointF[] pts = gp.PathData.Points;
	byte[] types = gp.PathData.Types;
	// Hit Test
	if (MyHitTest(e.Location))
	{
	Cursor = Cursors.Cross; // 마우스 커서 모양 마꾸기
	for(int i=0; i < gp.PathData.Points.Length; i++)
	{
	Console.WriteLine($"point={pts[i]}, type= {types[i]}");
	}
	Console.WriteLine("------------------");
	Console.WriteLine($"gp.PathData.Points.Length={gp.PathData.Points.Length}");
	Console.WriteLine($"gp.Pointcount={gp.PointCount}");
	MyDrawPoints(pts); // paint event 시에는 그린것 사라짐.
	} else
	{
	Cursor = Cursors.Default;
	}
	}
	private bool MyHitTest(Point pt)
	{
	using (Pen pen = new Pen(Color.Blue, 3))
	{
	return gp.IsOutlineVisible(pt, pen);
	//return gp.IsVisible(pt);
	}
	}
	// point 마다, 사각형 그리기
	private void MyDrawPoints(PointF[] pts)
	{
	using (Graphics g = this.CreateGraphics())
	using (Brush brush = new SolidBrush(Color.Blue))
	{
	foreach( var pt in pts)
	{
	g.FillRectangle(brush, pt.X-2, pt.Y-2, 5, 5);
	}
	}
	}
	}
	}
